Abtastnadel

Der feine Kontakt zwischen Schallplatte und Musik

Die Abtastnadel gehört zu den unscheinbarsten Bauteilen eines Plattenspielers – und gleichzeitig zu den wichtigsten. Ihre Spitze ist winzig, doch genau an dieser Stelle beginnt die eigentliche Wiedergabe einer Schallplatte.

Die Nadel folgt der Rille und nimmt deren feinste Bewegungen auf. Aus diesen mechanischen Bewegungen entsteht anschließend ein elektrisches Signal und schließlich Musik aus den Lautsprechern.

Was ist eine Abtastnadel?

Die Abtastnadel, häufig einfach Plattennadel genannt, ist der Teil des Tonabnehmers, der direkten Kontakt mit der Schallplattenrille hat.

An ihrer Spitze befindet sich ein sehr kleines, besonders hartes Material. Bei heutigen Tonabnehmern wird dafür üblicherweise Diamant verwendet. Die Spitze sitzt am Nadelträger, dem sogenannten Cantilever. Dieser überträgt die von der Rille verursachten Bewegungen in das Innere des Tonabnehmers.

Dort werden sie – je nach Konstruktionsprinzip des Tonabnehmers – in elektrische Signale umgewandelt.

Die Nadel „liest“ eine Schallplatte also tatsächlich mechanisch ab.

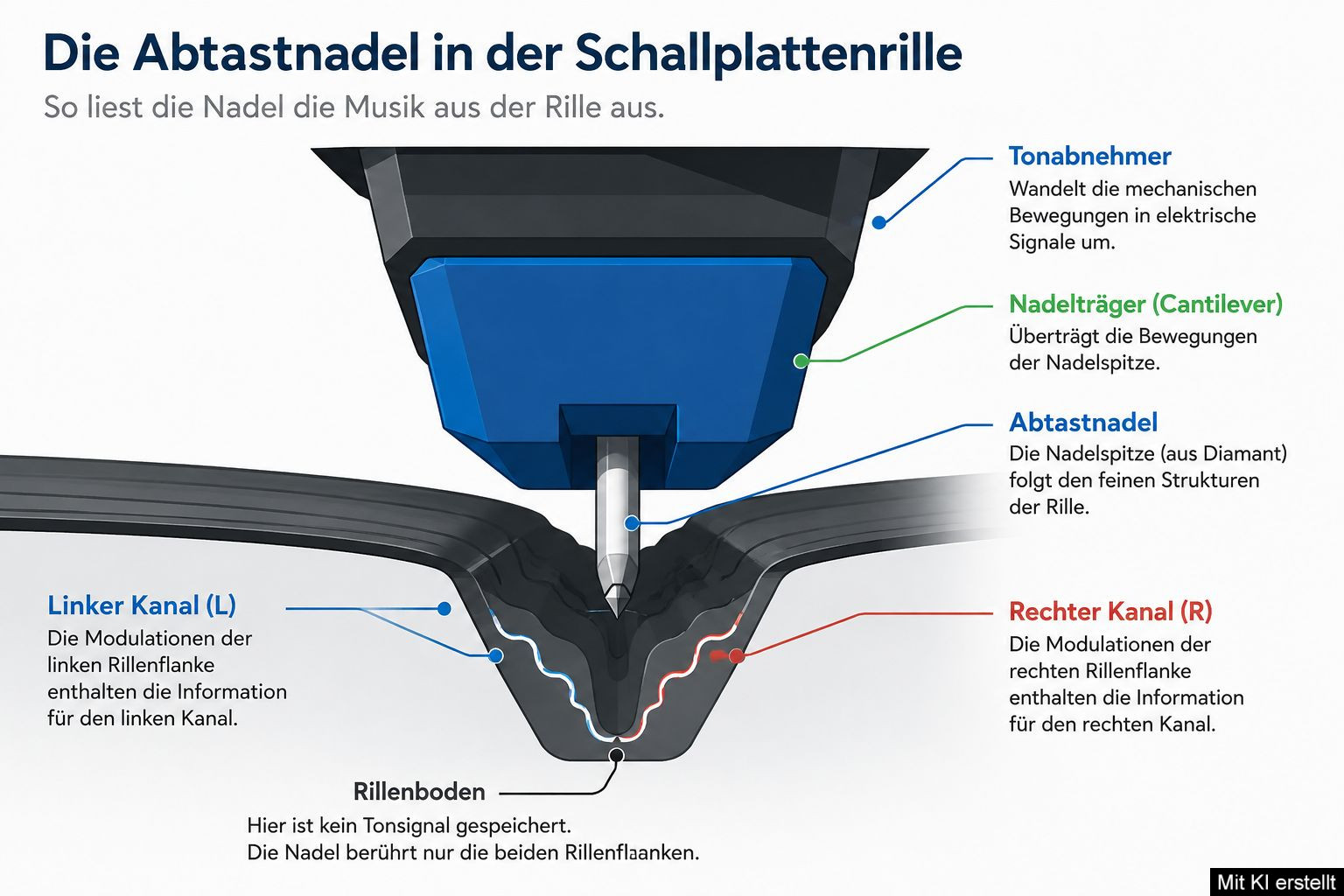

Wie funktioniert die Abtastnadel?

Eine Schallplattenrille sieht mit bloßem Auge relativ unspektakulär aus. Tatsächlich enthält sie jedoch sehr feine seitliche und vertikale Strukturen.

Beim Abspielen bewegt sich die Schallplatte unter der Nadel hindurch. Die Nadelspitze folgt dabei den Modulationen der Rille. Dadurch bewegt sich auch der Nadelträger.

Bei einer Stereoschallplatte enthalten die beiden Rillenflanken die Informationen für den linken und rechten Kanal. Die Bewegungen der Nadel sind deshalb nicht einfach nur ein seitliches Wackeln, sondern eine Kombination verschiedener Bewegungsrichtungen.

Der Tonabnehmer wandelt diese mechanische Bewegung anschließend in eine elektrische Spannung um. Diese ist zunächst sehr klein und wird über einen Phono-Vorverstärker weiter verstärkt und entzerrt.

Die Abtastnadel ist damit das erste Glied einer langen Wiedergabekette.

Und genau deshalb ist sie so wichtig: Was an dieser Stelle nicht sauber aus der Rille ausgelesen wird, kann später auch der beste Verstärker nicht wiederherstellen.

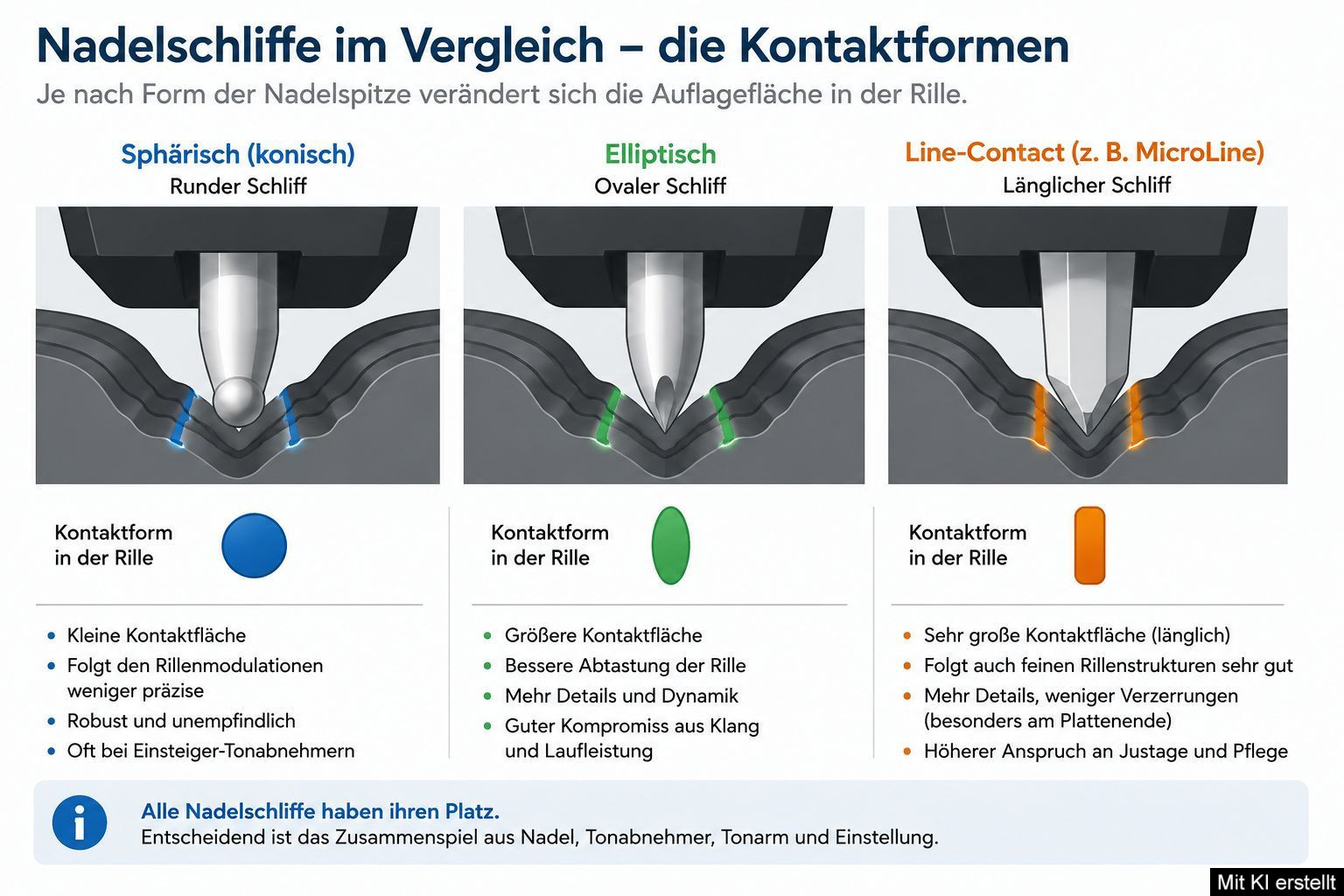

Warum gibt es unterschiedliche Nadelschliffe?

Eine Nadel läuft nicht mit einer messerscharfen Spitze durch die Rille. Ihre Spitze besitzt eine genau definierte geometrische Form. Diese Form bezeichnet man als Nadelschliff.

Zu den bekannten Varianten gehören beispielsweise:

Sphärisch beziehungsweise konisch:
Eine vergleichsweise einfache Form mit eher kleinem Kontaktbereich zur Rille. Sie ist robust und wird unter anderem bei einfacheren Tonabnehmern eingesetzt.

Elliptisch:
Die Nadel ist in einer Richtung stärker verrundet. Dadurch kann sie feineren Rillenstrukturen besser folgen. Elliptische Nadeln sind bei vielen HiFi-Tonabnehmern verbreitet.

Line-Contact- und ähnliche Feinschliffe:
Dazu gehören je nach Hersteller und Konstruktion beispielsweise MicroLine-, MicroRidge-, Shibata- oder Fine-Line-Varianten. Sie besitzen eine komplexere Geometrie und einen längeren Kontaktbereich an den Rillenflanken.

Der Schliff beeinflusst unter anderem, wie präzise eine Nadel insbesondere sehr feine und kurze Rillenmodulationen verfolgen kann.

Das macht sich besonders zum Ende einer Plattenseite bemerkbar. Dort ist die sogenannte Rillengeschwindigkeit geringer, obwohl sich die Platte weiterhin mit derselben Drehzahl bewegt. Für die Abtastung hoher Frequenzen werden die räumlichen Strukturen dadurch anspruchsvoller.

Ein hochwertiger Nadelschliff kann hier Vorteile bieten – vorausgesetzt, Tonabnehmer und Tonarm sind korrekt eingestellt.

Die Abtastnadel in der Praxis

Die Qualität der Nadel allein entscheidet noch nicht darüber, wie gut ein Plattenspieler klingt.

Mindestens ebenso wichtig ist, dass sie unter den vorgesehenen Bedingungen arbeitet.

Dazu gehören vor allem die korrekte Auflagekraft, eine passende Tonabnehmergeometrie und die richtige Einstellung des Tonarms. Auch eine saubere Nadel und möglichst saubere Schallplatten spielen eine wichtige Rolle.

Zu wenig Auflagekraft ist dabei nicht automatisch besonders schonend. Kann die Nadel der Rille nicht zuverlässig folgen, können Abtastfehler entstehen. Deshalb solltest Du Dich bei der Auflagekraft am empfohlenen Bereich des Tonabnehmerherstellers orientieren.

Auch Verschmutzungen sind nicht zu unterschätzen. Staub und Ablagerungen können sich an der Nadelspitze sammeln und die Abtastung beeinträchtigen.

Eine regelmäßige, vorsichtige Reinigung gehört deshalb zur normalen Pflege eines Plattenspielers.

Verschleißt eine Abtastnadel?

Ja. Obwohl Diamant extrem hart ist, hält auch eine Abtastnadel nicht unbegrenzt.

Beim Abspielen steht die Nadel ständig in Kontakt mit der Rille. Über viele Betriebsstunden hinweg verändert sich dadurch die Kontaktfläche der Nadelspitze.

Wie lange eine Nadel tatsächlich genutzt werden kann, lässt sich nicht mit einer einzigen Stundenangabe für alle Tonabnehmer beantworten. Nadelschliff, Konstruktion, Verschmutzung, korrekte Justage und Nutzung spielen dabei eine Rolle.

Deshalb sind die Angaben des jeweiligen Herstellers die sinnvollste Orientierung.

Eine stark verschlissene oder beschädigte Nadel sollte nicht weiterverwendet werden. Sie kann nicht nur schlechter abtasten, sondern im ungünstigen Fall auch die Schallplatten stärker beanspruchen.

Kann man die Abtastnadel austauschen?

Das hängt vom Tonabnehmer ab.

Bei vielen MM-Tonabnehmern lässt sich der komplette Nadeleinschub austauschen. Der Tonabnehmer selbst kann dabei montiert bleiben.

Bei vielen MC-Tonabnehmern ist ein einfacher Nadeltausch dagegen konstruktionsbedingt nicht vorgesehen. Hier kommen je nach Hersteller beispielsweise Austauschprogramme oder eine professionelle Überarbeitung des Tonabnehmers infrage.

Vor dem Kauf einer Ersatznadel solltest Du deshalb immer genau prüfen, welche Nadel tatsächlich zu Deinem Tonabnehmer gehört. Ähnlich aussehende Nadeleinschübe müssen technisch nicht automatisch kompatibel sein.

Vorteile und Nachteile

Vorteile

Eine gute und korrekt justierte Abtastnadel kann feine Informationen zuverlässig aus der Plattenrille erfassen. Unterschiedliche Nadelschliffe ermöglichen zudem eine Anpassung an verschiedene Ansprüche und Tonabnehmerkonzepte. Bei vielen Systemen lässt sich eine verschlissene Nadel relativ unkompliziert ersetzen.

Nachteile

Die Abtastnadel ist ein Verschleißteil und zugleich empfindlich gegenüber mechanischen Beschädigungen. Anspruchsvollere Nadelschliffe können außerdem eine sorgfältigere Justage erfordern. Eine hochwertige Nadel kann ihre Vorteile nur dann ausspielen, wenn Tonabnehmer und Tonarm richtig eingestellt sind.

Die Abtastnadel ist viel mehr als nur die kleine Spitze, die auf der Schallplatte liegt.

Sie ist die direkte Verbindung zwischen der gespeicherten Information in der Plattenrille und der gesamten HiFi-Anlage. Ihre Aufgabe besteht darin, winzige mechanische Strukturen möglichst präzise zu verfolgen, damit der Tonabnehmer daraus ein elektrisches Musiksignal erzeugen kann.

Dabei kommt es nicht allein darauf an, einen möglichst aufwendigen Nadelschliff zu besitzen. Entscheidend ist das Zusammenspiel aus Nadel, Tonabnehmer, Tonarm, korrekter Justage und Pflege.

Oder etwas einfacher gesagt:

Bevor Verstärker und Lautsprecher zeigen können, was sie können, muss die Abtastnadel die Musik erst einmal sauber aus der Rille holen.

Das Beitragsbild und die Illustrationen sind KI-generiert
